Анализатор Ресурс С7

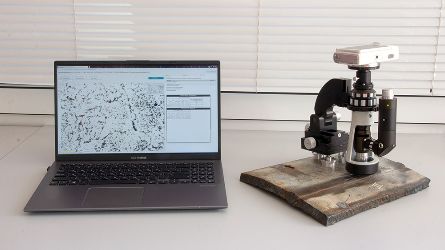

Переносной Анализатор микроструктуры Ресурс С7 для металлографического анализа на базе портативного микроскопа

Анализатор фрагментов микроструктуры твердых тел РЕСУРС С7

Переносной автоматизированный комплекс для металлографического анализа неразрушающим методом в соответствии с ОСТ 34-70-690-96, РД 153-34.1-17.467-2001, СТО 17230282.27.100.005-2008

Задачи
Оценка состояния основного металла и металла сварного соединения в условиях эксплуатации для определения остаточного ресурса оборудования и
возможности его дальнейшей эксплуатации
Объекты контроля
Сосуды и аппараты, работающие в условиях, влияющих на стойкость металла (под давлением, при низких температурах, в коррозионно-активных средах и др.), элементы котлов, турбин и трубопроводов тепловых электрических
станций
Средство измерения
Комплекс РЕСУРС С7 является поверяемым средством измерения утвержденного типа и включен в госреестр средств измерений за №27438-10 как «Анализатор фрагментов микроструктуры твердых тел». Свидетельство ОC.C.31.058.A № 40862. Соответствует ТУ 4317-001-12285114-2004.
Свидетельство на Анализатор микроструктуры Ресурс С7 для металлографического анализа

Официальные документы

Свидетельство о государственной регистрации программы для ЭВМ

Выдано на Анализатор фрагментов микроструктуры твердых тел - РЕСУРС С7

Узнать больше

Для того чтобы узнать больше об Анализаторе РЕСУРС С7 позвоните по телефону +73433790034 или напишите на info@siams.com

РЕСУРС С7

Состав комплекса

В комплектацию комплекса РЕСУРС С7 входят:
  • Портативный металлографический микроскоп для неразрушающего контроля SIAMS МАП-5
  • Цифровая фотокамера и/или цифровая цветная микроскопная видеокамера
  • Переносной компьютер
  • Программное обеспечение SIAMS
  • Переносное устройство для неразрушающей подготовки поверхности объекта исследования к микроструктурному контролю

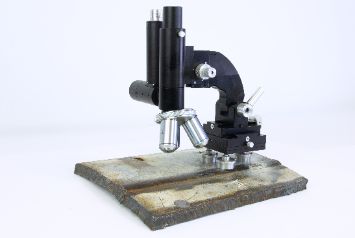

Портативный микроскоп SIAMS МАП-5

микроскоп SIAMS МАП-5

Диапазон увеличений: 50 – 800 крат. Объективы сменные планахромат. Механизм грубой и точной фокусировки. Регулировка по высоте с ходом 35 мм. Возможность наклона штатива под углом ±20° вперед и назад. Прочное магнитное крепление для крепления на стальных криволинейных выпуклых и вогнутых поверхностях. Крепление для немагнитных поверхностей. Основание для закрепления микроскопа при стационарной работе. Светодиодный осветитель.

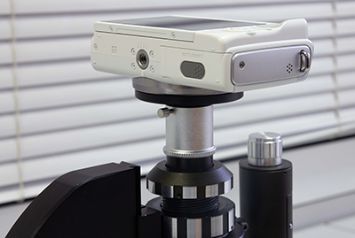

Фотоаппарат для съемки микроструктуры с портативного микроскопа

Устройства ввода изображений

  • Цифровая фотокамера с разрешением не менее 12 мпикс.
  • Цифровая цветная микроскопная видеокамера с разрешением не менее 3 мпикс, С-mount

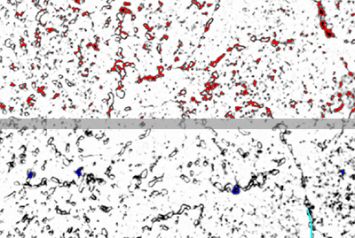

ПО SIAMS для автоматизированного металлографического анализа

Программное обеспечение SIAMS

Специализированные методики металлографического анализа для контроля технического состояния оборудования в условиях эксплуатации

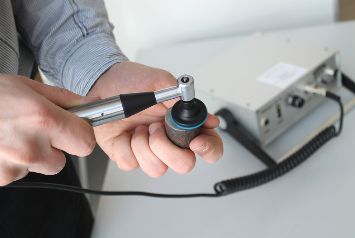

Переносное устройство для неразрушающей пробоподготовки

Переносное устройство для неразрушающей подготовки поверхности

Предназначено для механической шлифовки, полировки и травления

Специализированные методики металлографического анализа РЕСУРС С7


Анализ микроповрежденности металла сварных соединений паропроводов по ОСТ 34-70-690-96,
РД 153-34.1-17.467-2001

Решение предназначено для автоматизации оценки микроповрежденности металла и остаточного ресурса стыковых и сварных соединений котлов и паропроводов в условиях ползучести. Определяются особенности микроповрежденности металла: размер, морфология и плотность пор ползучести; размер и количество микротрещин

Метод сравнения со шкалами по СТО 17230282.27.100.005-2008

Решение предназначено для автоматизации визуального сравнения изображения образца с эталонными изображениями структур стандартных шкал стандартов

Метод сравнения со шкалами по ОСТ 34-70-690-96

Решение предназначено для автоматизации визуального сравнения изображения образца с эталонными изображениями структур стандартных шкал стандартов

Микроскоп металлографический переносной SIAMS МАП-5
